"På trods af krisen har vi investeret og dermed forbedret vores cash flow med 200.000 euro."

Hvis man for første gang træder ind på Eiffel Deutschland Stahltechnologies fabriksområde i Hannover, får man uundgåeligt en ny fornemmelse af skala. Produktionshaller og kontorbygninger strækker sig over et enormt areal på 53.000 kvadratmeter. Alt, hvad der produceres her, er gigantisk: stålkomponenter til brokonstruktioner, byggeprojekter, kraftværksbygninger, vandbygning eller transportteknik. Disse giganter indeholder en [...]
Tilbage

Hvis man træder ind på Eiffel Deutschland Stahltechnologies fabriksområde i Hannover for første gang, vil man uundgåeligt få en ny fornemmelse af skalaen. Produktionshaller og kontorbygninger strækker sig over et enormt område på 53.000 kvadratmeter. Alt, hvad der fremstilles her, er gigantisk: stålkomponenter til brokonstruktioner, bygningskonstruktioner, kraftværksbygninger, hydraulik eller transportteknologi. Der er en præcision i disse giganter, som har gjort den traditionsrige virksomhed til en af verdens få eksperter i stålkonstruktion. Bygninger som Centre Pompidou (Paris), det olympiske stadion (München) og VM-stadionet i Durban taler for virksomhedens internationale omdømme. Virksomheden har en årlig omsætning på 90 millioner euro.

Midt i kriseåret 2009 bestilte Eiffel Deutschland Stahltechnologie en fornyelse af hele hal- og kontorvarmesystemet på fabrikken i Hannover, en investering på 600.000 euro. H.Y.B.R.I.D. blev installeret for første gang i denne størrelsesorden. Efter den første varmeperiode var cashflowet forbedret med 200.000 euro.

Men det er ikke kun på grund af den forbedrede likviditet, at Eiffel er glad for at have investeret i den rigtige ende på trods af den globale økonomiske krise. Risikoen for et fuldstændigt sammenbrud af det gamle system var blevet for stor - investeringen i improviserede reparationer ville ikke have haft nogen varig værdi. Det kunne også spares væk nu. Det omfattende moderniseringsprojekt i Hannover viser, hvor vigtigt det kan være ud fra et forretningsmæssigt synspunkt at investere i moderne energibesparende teknologi, især under en lavkonjunktur. For at spare betydelige mængder CO2-udledning - og som en af de vigtigste foranstaltninger til bæredygtig reduktion af forbrug og faste omkostninger i en krise.

Projektet: 17.292 m² uisoleret om vinteren

De ca. 100 år gamle produktionshaller på Eiffel Deutschland Stahltechnologys område i industriområdet Brinker Hafen var oprindeligt udelukkende designet som vejrbeskyttelse. I 1960'erne blev bygningskonstruktionen udvidet kraftigt, og samtidig blev begge hovedbygninger udstyret med et 1.500 kW varmesystem, der blev drevet af to kedler, og de første varmluftsapparater blev installeret i hallerne. I 70'erne, 80'erne og 90'erne fulgte yderligere udbygninger og udvidelser af varmluftvarmesystemet. Da beslutningen om at modernisere varmesystemet blev truffet i foråret 2008, var der i alt 17 individuelt regulerbare varmluftsanlæg med en samlet effekt på 5,1 MW i drift til opvarmning af 7 haller med et samlet areal på 17.292 m², 460 m² træningsværksted plus vedligeholdelse og 2.860 m² kontorlokaler.

Opgaven: 40 % mindre omkostninger, 100 % mere komfort

Eiffel havde omkring 400.000 euro om året i varmeudgifter. Dette enorme beløb var hovedmotivationen for at lede efter et nyt varmesystem. Målet var at reducere det primære energiforbrug med mindst 40 procent. Samtidig ønskede de at få et andet problem under kontrol: De gamle varmluftsanlæg skulle styres hver for sig - en næsten sportslig opgave i betragtning af virksomhedens størrelse. Kontrolsystemet til det nye varmesystem skulle være intuitivt og frem for alt nemt at betjene fra et kontrolcenter.

Løsningen: halvarmesystemet, der også opvarmer kontorer

Til at begynde med fokuserede opgaven udelukkende på opvarmning af produktionshallerne. Men med produktlanceringen af H.Y.B.R.I.D. i 2009 blev fokus udvidet: Det store yderligere besparelsespotentiale på den ene side og udsigten til at gennemføre to renoveringsprojekter på én gang gjorde den samtidige modernisering af kontorernes varmesystemer interessant. Da projektet blev underskrevet den 16. juli 2009, omfattede ordren yderligere 3.320 m², der skulle opvarmes ved hjælp af restvarme, herunder kontorbygninger, træningsværksted og vedligeholdelse.

Den energibesparende foranstaltning: tre komponenter - et hybridsystem

Der blev brugt højtydende varmesystemer med en maksimeret infrarød komponent. Restenergien, der ikke kan bruges til opvarmning af hallen med infrarød, og som tidligere gik tabt via udstødningsluften, genvindes gennem den innovative restvarmeudnyttelse til varmtvandsberedning. Det betyder, at den energi, der bruges til opvarmning, kan udnyttes næsten fuldstændigt - en optimal udnyttelse af energien for Eiffel. H.Y.B.R.I.D.-komponenterne i detaljer:

Det højtydende infrarøde Optima-system

I alt blev der installeret 84 Optima 38-enheder med en samlet effekt på 3.192 kW. Designet garanterer en meget behagelig, jævn, støvfri og trækfri varmefordeling ved 14 °C i de kolde perioder - uanset udetemperaturen. Med korte opvarmningstider og et effektivitetsoptimeret design står den højtydende Optima-serie for de mest kraftfulde og samtidig mest effektive infrarøde varmeapparater fra KÜBLER.

Den resterende varmeudnyttelse O.P.U.S.X

I vintermånederne leveres varmtvandsforsyningen til træningsværkstedet og begge bygninger, der bruges til vedligeholdelse, nu næsten udelukkende ved at udnytte restvarmen fra udstødningsgasstrømmen fra de infrarøde varmeapparater. Til dette formål blev der installeret 6 enheder af det nyudviklede O.P.U.S.X-varmevekslersystem fra KÜBLER med en samlet effekt på 405 kW, som blev tilsluttet de eksisterende varmepumpe-netværk til varmt vand. Systemet giver op til 15 procent ekstra energi til de hydrauliske varmesystemer - og det stort set uden omkostninger.

Den digitale R.O.S.S.Y®-kontrolenhed

Den seneste generation af det ressourceoptimerende R.O.S.S.Y®-styringssystem fra KÜBLER regulerer hele varmesystemet hos Eiffel. I overensstemmelse med de forskellige brugsprofiler i fræse-, skære-, montage- og svejseafdelingerne blev hallerne inddelt i 18 varmezoner, som hver især kan styres individuelt efter behov. R.O.S.S.Y®* står for en høj grad af betjeningskomfort og en betydelig forøgelse af effektiviteten. Alene ved at optimere til- og frakoblingstiderne og temperaturkurven kan der spares op til 20 % primærenergi.

* R.O.S.S.Y®, det ressourceoptimerende styresystem fra KÜBLER, blev tildelt det tyske økonomiministeriums innovationspris i 2004.

Resultatet: begejstring i alle henseender

Hybridsystemet blev afleveret til tiden den 15. oktober. Det betyder, at den første varmeperiode 2009/2010 allerede er udnyttet fuldt ud. Resultaterne af moderniseringsprojektet har på alle måder overgået forventningerne.

Omkostninger og besparelser

Med 367.339 m³ er varmeanlæggets gasforbrug 50 procent lavere end året før - en besparelse på omkring 200.000 euro.

Men de faktiske besparelser er sandsynligvis meget højere, hvis man tager følgende aspekter i betragtning:

  • justering for de forskellige vejrforhold i vinteren 2008 i forhold til den lange og kolde vinter i 2009
  • reduktion af elektricitetsomkostningerne med ca. 20.000 euro
  • Opvarmningskomforten er forbedret betydeligt med hensyn til den varme rumindstilling og mangel på træk:
  • Der er ikke flere kolde områder
  • temperaturniveauet blev hævet selv under ekstreme forhold, og de krævede temperaturer blev opnået

Miljøbeskyttelse og lovgivning De energibesparelser, der opnås på Eiffel, har en direkte indvirkning på niveauet af forurenende emissioner. Den optimerede energiudnyttelse reducerer CO2-emissioner med 50 procent i forhold til værdierne i det gamle system.

Indeklima og sygefravær

På grund af de høje temperaturer i umiddelbar nærhed af ovnene var medarbejdernes tøj tilsvarende let i vintermånederne. Resultatet var et relativt højt sygefravær på grund af det høje temperaturdelta væk fra ovnene. Det ensartede rumklima, især manglen på træk og det konstant varme halgulv, blev hurtigt opfattet som meget behageligt efter en kort tilvænningsperiode - sygefraværet blev reduceret.

Brugervenlighed og optimeret kørestil

Skiftet til det digitale ressourceoptimerede styresystem R.O.S.S.Y® skete praktisk talt med et tryk på en knap. Hos Eiffel styres hele hybridsystemet nu via en simpel Windows-grænseflade - fra en enkelt, frit definerbar pc-arbejdsstation. Alene af denne grund er den ekstra bekvemmelighed for de ansvarlige enorm. Indstillingsparametrene giver en bred vifte af muligheder - fra weekend- og helligdagsstyring til optimering af opvarmningstiderne i forhold til den respektive udetemperatur. Ved at optimere varmedriften på denne måde yder R.O.S.S.Y® et stort bidrag til omkostningseffektiviteten af det samlede system. Selv med Eiffel er det mest energieffektive varmesystem trods alt det, der ikke kører.

Resultater

Kundeinterview med Antonio De Lazzari, Eiffel Germany Steel Technology
En vellykket gennemførelse af et stort projekt kræver et team med stor erfaring inden for systemintegration. Den stramme tidsplan og de vellykkede moderniseringstiltag havde dog ikke været mulige uden det konstruktive samarbejde med de ansvarlige parter og medarbejdere hos Eiffel. Det gjorde det muligt at gennemføre moderniseringen under den igangværende produktionsproces uden væsentlige afbrydelser. Antonio De Lazzari, vedligeholdelseschef hos Eiffel Deutschland Stahltechnologie, var ansvarlig for projektet fra udbuddet til idriftsættelsen. Vores redaktion har talt med ham om hans erfaringer.

Beslutningen om at gennemføre et moderniseringsprojekt af denne størrelsesorden træffes ikke fra den ene dag til den anden. Hvordan kom det i stand?

Med vores gamle varmesystem brændte vi hvert år omtrent værdien af to meget veludstyrede parcelhuse af. Moderniseringen var længe tiltrængt og egentlig planlagt til 2008, men måtte så udskydes. I betragtning af hvor meget vi har sparet op nu, er det virkelig ærgerligt, at vi ikke kunne tage det foregående år med. På den anden side var der ikke noget H.Y.B.R.I.D. i 2008.

Du nævner H.Y.B.R.I.D.: Hvorfor besluttede du dig for det nye KÜBLER-system?

Oprindeligt var vi kun interesseret i at modernisere hallernes varmesystemer. Vi vidste allerede dengang, at kontorernes varmesystemer også ville komme på tale på et tidspunkt. Men for os var det to forskellige byggepladser. Da KÜBLER introducerede H.Y.B.R.I.D., åbnede det helt nye muligheder for os. Vi var i stand til at realisere begge projekter på en elegant måde i ét trin. Alene det har allerede betalt sig. Det faktum, at kontorernes varmesystemer nu kan drives meget billigere takket være udnyttelsen af restvarmen, er et økonomisk hit.

Hvilke alternativer var der?

Vi kiggede selvfølgelig på andre leverandører og teknologier. Et alternativ var f.eks. strålingsloftteknologi. Men det ville have krævet 2.500 m² loftsplads alene. Desuden var denne teknologi meget dyrere og kunne ikke påvise noget besparelsespotentiale. I sidste ende var KÜBLER den leverandør, vi valgte, og som var i stand til at præsentere det bedste besparelseskoncept.

Hvad kan du sige om montageprocessen?

Projektet gik meget glat - det er svært at tro, når man tænker på kompleksiteten. Hybridsystemet var trods alt også nyt territorium for KÜBLER. Men man kunne se, at vi havde at gøre med en virksomhed, der har erfaring med store projekter. Vi havde et fantastisk team på stedet. Kommunikationen fungerede perfekt, og der var altid nogen på stedet, som hurtigt og ubureaukratisk kunne finde en løsning, når det var nødvendigt. Jeg tror ikke, at KÜBLER ellers ville have været i stand til at gennemføre et så stort projekt så hurtigt og stort set uden efterfølgende forbedringer.

Hvilke erfaringer har du gjort dig i praksis?

Systemet blev installeret og overdraget. Siden da har det kørt som planlagt. Konstant 14 °C i al slags vejr. Arbejdsklimaet er blevet mærkbart bedre takket være den jævne varmefordeling - og sygefraværet er også faldet. Det, jeg virkelig elsker, er styresystemet. Det er en stor fordel, at jeg nu kan styre hele varmesystemet fra min skærm.

H.Y.B.R.I.D. anses for at være den mest effektive løsning fra KÜBLER. Er dine forventninger blevet indfriet?

For os er H.Y.B.R.I.D. ikke kun den mest effektive løsning fra KÜBLER, men også det bedste koncept, vi er stødt på. I alle aspekter: rådgivning, realisering, drift og selvfølgelig besparelserne. Et ekstra cash flow på næsten 200.000 euro er en varm bruser for enhver virksomhed - især i krisetider. Vores forventninger er blevet mere end indfriet.

H.Y.B.R.I.D.: Tre komponenter - 108 procent fyringseffektivitet

H.Y.B.R.I.D. er summen af de tre komponenter restvarmeudnyttelse, infrarød opvarmning og digital styring - det nyeste og mest effektive opvarmningskoncept fra KÜBLER til dato. H.Y.B.R.I.D. kombinerer infrarød varmeteknologi med konventionel hydraulisk varmtvandsopvarmning. Grundlaget for dette er restvarmeudnyttelsen O.P.U.S.X. Det innovative varmevekslersystem gør det muligt at genvinde op til 15 procent af den energi, der tidligere gik tabt med spildvarmen fra infrarøde varmeapparater. Med stort set ingen ekstra forbrugsomkostninger kan denne genvundne energi bruges til varmtvandsbaseret opvarmning af nabokontorer eller varmt brugsvand. Andre mulige anvendelser er f.eks. inden for opvarmning af (frisk) luft. H.Y.B.R.I.D. sætter dermed nye standarder for økonomisk opvarmning af haller: Det samlede system øger fyringseffektiviteten til op til 108 procent.

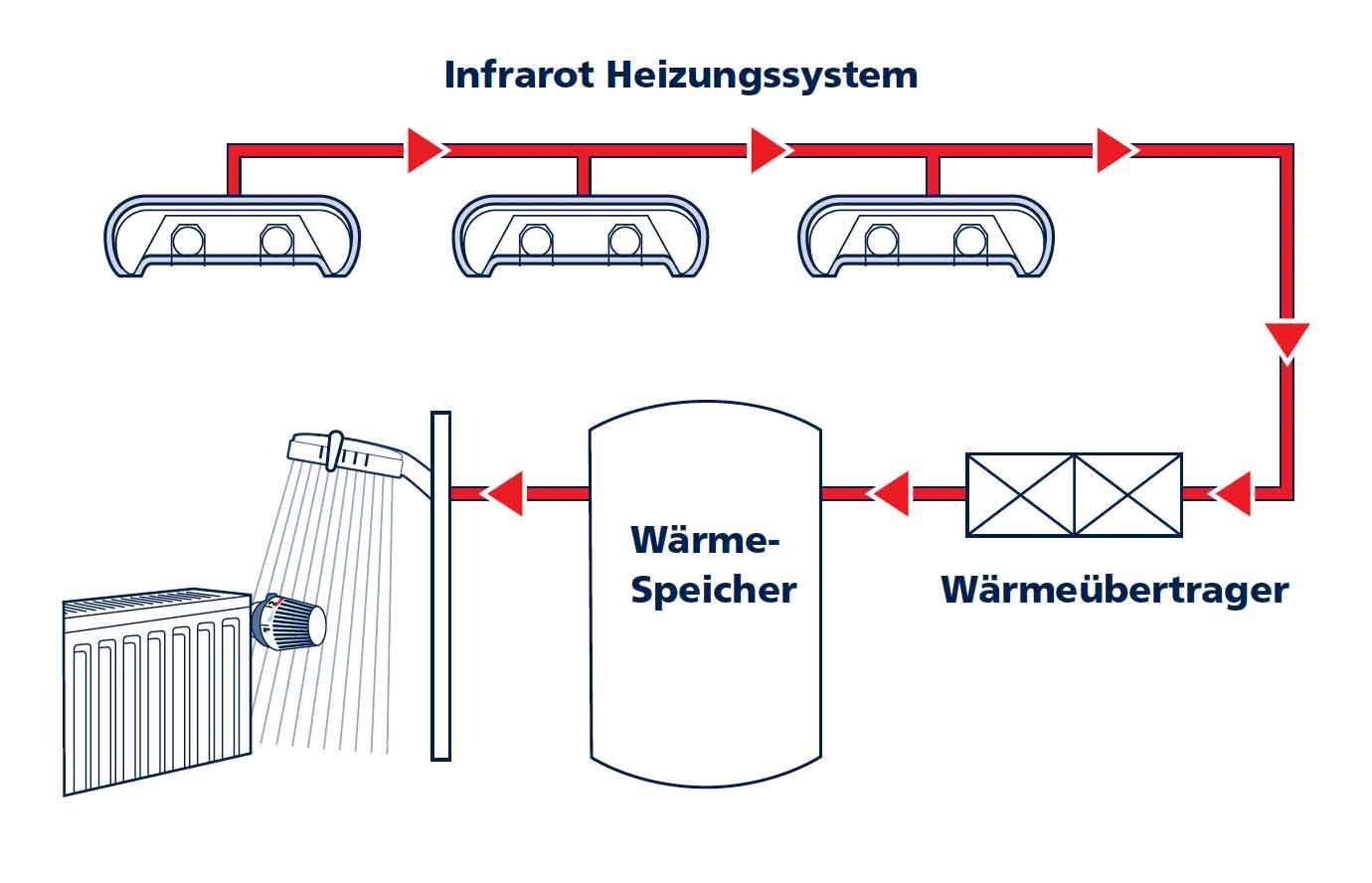

Infrarødt varmesystem

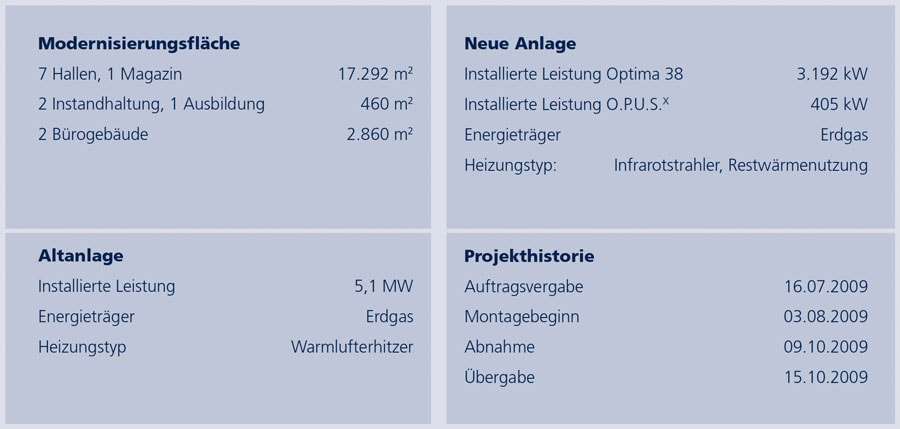

Projektets data

Projektets data
