KÜBLERs projektrapporter

"Den nye halvarme sparer os for omkring 65 % i omkostninger."

Reiners + Fürst er en af de førende internationale virksomheder inden for tekstilmaskinkonstruktion. Fra sit hovedkvarter i Mönchengladbach forsyner virksomheden den krævende tekstilindustri over hele verden med spinderinge og ringvogne af høj kvalitet. Den innovationsdrevne virksomhed genererer en årlig omsætning på omkring 15 millioner euro. Reiners + Fürst er nu i sin fjerde generation af familieledelse og har i over 65 år stået med [...]
Tilbage

Reiners + Fürst er en af de førende internationale virksomheder inden for konstruktion af tekstilmaskiner. Fra hovedkvarteret i Mönchengladbach forsyner de den krævende tekstilindustri i hele verden med spinderinge og ringrejser af høj kvalitet. Den innovationsdrevne virksomhed har en årlig omsætning på omkring 15 millioner euro. Reiners + Fürst er nu i sin fjerde generation af familieledelse.

Reiners + Fürst i foråret 2011

og har stået for høje kvalitetsstandarder, pålidelighed og bæredygtighed med sine virksomhedsværdier i over 65 år.

Da Reiners + Fürst i foråret 2011 planlagde en ny investering i halopvarmning, var et af de første skridt at besøge Effertz Tore i Mönchengladbach. Den førende producent af brandbeskyttende rulleporte i Europa har haft et energibesparende halopvarmningssystem fra KÜBLER siden 2008. Da en uafhængig energikonsulent anbefalede KÜBLER-systemet, blev beslutningen truffet. Det gamle olieopvarmningssystem blev erstattet af H.Y.B.R.I.D.-systemet.

"Kombinationen af infrarøde varmesystemer og udnyttelse af restvarme samler energistrømmene fra opvarmning, hærdeovne og kompressorer."

Udgangssituation

Det L-formede, langstrakte bygningskompleks hos spinderingsspecialisten Reiners + Fürst i Mönchengladbach omfatter ca. 6.300 m² produktions- og lagerplads med i alt fem haller og en administrationsbygning på 1.200 m². Siden 1980'erne er alle bygninger blevet opvarmet med luftvarmere via to oliefyrede systemer, hver med en effekt på 465 kW. I vintermånederne blev der brændt op til 1.000 liter fyringsolie af hver dag. Systemet blev også mere og mere upålideligt. I foråret 2011 erkendte Reiners + Fürst, at der var behov for en ny investering.

Haerteofen Hærdeovnen - denne produktionsvarme udnyttes også.

Kravene

"Vi inddrog spørgsmålet "Hvad er det perfekte halvarmesystem for os?" i de grundlæggende overvejelser om energibesparelser", siger Benjamin Reiners, som er fjerde generation i ledelsen af Reiners + Fürst. For at afdække alle potentielle energibesparelser blev finansieringsmulighederne i det landsdækkende initiativ "Energieffektivitet i SMV'er" udnyttet, og der blev fra starten tilkaldt støtte fra en akkrediteret energikonsulent. I fællesskab blev der udarbejdet et kravkatalog:

  • Sammensmeltning af energistrømmene
  • Maksimal udnyttelse af spildvarme takket være integreret varmeveksler
  • Optimal udnyttelse af besparelsespotentialet
  • Betydelig reduktion af energiforbrug og omkostninger
  • Opfyldelse af økologiske krav som minimumsforudsætning
  • Reduktion af luftfugtighed
  • Spotopvarmning af de forskellige arbejdsstationer efter behov
  • Garanteret pålidelig systemtilgængelighed
  • Let at betjene og enkle vedligeholdelsesforhold
  • 5 til 6 år Afskrivningsperiode
  • Fremstillet i Tyskland

Samtidig brugte Reiners + Fürst sine tætte kontakter med Effertz Tore Mönchengladbach til at inspicere det infrarøde H.Y.B.R.I.D.-varmesystem fra KÜBLER med integreret udnyttelse af restvarme.

Udfordringerne

Ombygningsarbejdet om vinteren, især under den igangværende drift, var lidt bekymrende. Benjamin Reiners var i begyndelsen også bekymret for den planlægning, der skulle til. De forskellige varmestrømme skulle trods alt samles på ét sted over lange afstande og forskellige produktionsområder som f.eks. stålrotorproduktion, metalbearbejdning, afsendelse og ringproduktion.

"I sidste ende var der ingen forstyrrelser overhovedet. Projektledelsen var upåklagelig, og udfordringerne blev klaret i fællesskab," siger Reiners.

Løsning

I jagten på den mest effektive løsning analyserede Reiners + Fürst hele varmestrømmen. Målet var at absorbere energien, hvor den genereres, lagre den midlertidigt, hvis det er nødvendigt, og transportere den derhen, hvor der er brug for den. Det infrarøde varmesystem H.Y.B.R.I.D. fra KÜBLER med integreret udnyttelse af restvarme viste sig at være den ideelle løsning for den anerkendte producent af tekstilmaskiner:

  • Spildvarmen fra hærdeovnene og trykluftsystemet kan udnyttes optimalt af O.P.U.S.X-varmegenvindingssystemet.
  • De højeffektive infrarøde varmeapparater producerer kun den ekstra varme, der er brug for i bygningen.
  • Den decentrale infrarøde varme kan bruges præcist i de zoner i hallen, hvor der er brug for den.
  • Det lille antal taggennembrud på grund af det kollektive afløbssystem
  • Den høje fleksibilitet og pålidelighed ved effektiv infrarød teknologi
  • Den indirekte selvforklarende forordning
  • Endelig er det innovative systems enestående omkostningseffektivitet

"Udnyttelsen af restvarmen dækker fuldt ud varmebehovet i de 1.200 m2 kontorlokaler."

Det landsdækkende initiativ "Energieffektivitet i SMV'er" er et fælles finansieringsprogram fra forbundsministeriet for økonomi og teknologi og KfW. Programmet omfatter konsulentstøtte (tilskud til indledende og detaljeret rådgivning) samt investeringsstøtte (lån med lav rente). Finansieringsforanstaltningerne kan benyttes af alle virksomheder, der opfylder EU's kriterier for SMV'er.

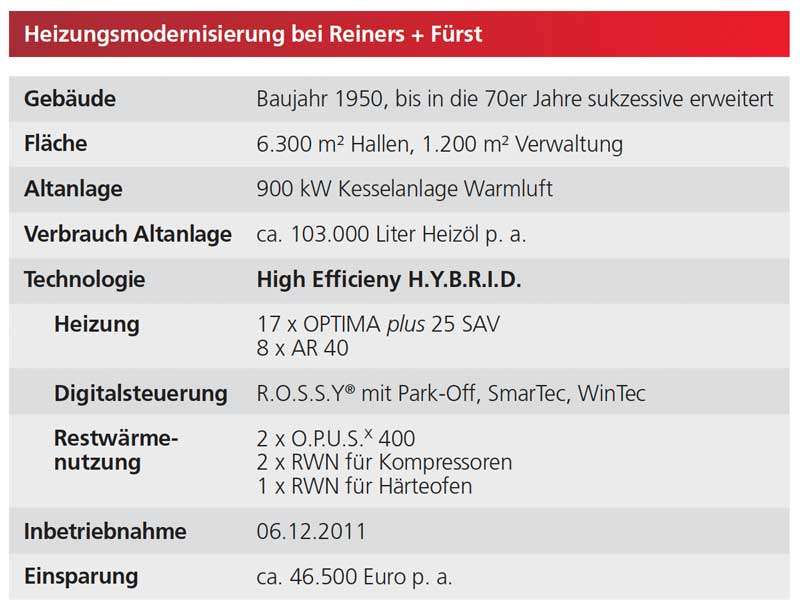

Modernisering af varmeanlæg hos Reiners + Fürst

"I vintermånederne brugte det gamle system op til 1.000 liter fyringsolie om dagen."

1) I 2004 blev det ressourceoptimerende styresystem R.O.S.S.Y® tildelt det tyske økonomiministeriums innovationspris for sin høje funktionalitet, brugervenlighed og målbare bidrag til en mere økonomisk drift af varmeanlæg i haller.

"Vi regnede med en besparelse på 40 %, men vi nåede op på 65 %."

Infrarøde varmeapparater: Kraftfulde energibesparende systemer

Den højtydende OPTIMA plus-linje bruges til at opvarme hallerne, suppleret med standard AR-enheder. I lighed med solens opvarmningsprincip sikrer de energieffektive infrarøde varmesystemer fra KÜBLER behagelige, trækfrie arbejdsforhold og jævne temperaturer i produktions- og lagerhallerne. Mellem 18 og 22 °C, afhængigt af medarbejdernes behov.

Udnyttelse af restvarme: ekstra energi til fremstilling af varmt vand

Udnyttelse af restvarme kombinerer flere systemer på én gang: de infrarøde varmelegemer, hærdeovnene, som er i drift 24 timer i døgnet med deres flammetæpper, og trykluftsystemet med to kompressorer. Den energi, der genereres fra spildvarmen, lagres i to buffertanke. Det dækker fuldt ud varmebehovet i de 1.200 m² store kontorlokaler. Der er kun installeret en ekstra gaskedel i kælderen til at dække produktionsfrie dage, f.eks. omkring jul.

Kontrol: intelligens og brugervenlighed

Hele systemet styres af det selvlærende kontrolsystem R.O.S.S.Y® 1). Det gør det muligt at styre de forskellige varmezoner individuelt hurtigt og nemt via en pc. R.O.S.S.Y® bestemmer selv de optimale til- og frakoblingstider og driver varmeapparaterne med maksimal effektivitet afhængigt af skifteholdsdrift, weekend- og ferietider. R.O.S.S.Y® hos Reiners + Fürst suppleres med ekstra moduler som ParkOff, der automatisk slukker for varmerne, så snart de står i skyggen af kraner. Den optimerede styring af det samlede system bidrager yderligere til at reducere energiforbruget hos Reiners + Fürst.

Resultat

"Vi kan kun være tilfredse," opsummerer Benjamin Reiners. Opvarmningsomkostningerne er blevet bæredygtigt reduceret fra 71.500 euro i 2010 til omkring 25.000 euro om året. Men forventningerne til det innovative og meget effektive varmesystem er også blevet indfriet i andre henseender efter to opvarmningsperioder. "Arbejdsklimaet er meget behageligt," siger Heinz Willi Berger, driftschef hos Reiners + Fürst. Medarbejderne, som i begyndelsen var skeptiske, er også begejstrede. Indeklimaet er ikke længere så overophedet. Konklusionen er, at både iværksætteren Benjamin Reiners og energikonsulenten er begejstrede: "Det var den rigtige beslutning."
