Отопительные залы: 6 систем отопления с первого взгляда

Начало работы - разница между централизованными и децентрализованными системами

Системы отопления залов делятся на централизованные и децентрализованные. Централизованные системы требуют отдельной котельной, в которой тепло вырабатывается в так называемых теплогенераторах. Затем это тепло направляется к нагревателям - так называемым теплообменникам, - где оно нагревает находящийся внутри теплоноситель, который, в свою очередь, дает тепло для отопления. Этот процесс также известен как "непрямой нагрев". Однако часть тепла теряется уже во время транспортировки.

Децентрализованные системы, напротив, используют первичную энергию непосредственно в полезном пространстве или в самом отопительном приборе, который вырабатывает тепло только там, где это необходимо сотрудникам. Они представляют собой, так сказать, теплогенераторы и теплообменники в одном устройстве, не требуют отдельной котельной и могут использоваться более гибко и быстро. Кроме того, отсутствуют потери тепла и энергии через линии хранения и транспортировки.

Отопление залов горячим воздухом: У вас есть следующие варианты

Основной принцип работы систем отопления теплым воздухом очень прост и быстро объясним: вентилятор направляет теплый воздух в помещение и таким образом обогревает его. Если вы хотите использовать теплый воздух для обогрева помещений, у вас есть два варианта:

Децентрализованное теплоснабжение с помощью генератора горячего воздуха

В воздухонагревателях прямого нагрева горелка децентрализованно вырабатывает тепло напрямую. Воздух, всасываемый с вторичной стороны, нагревается с помощью теплообменника и подается в зал.

При обогреве залов с помощью нагревателей теплого воздуха можно использовать режимы работы, зависящие от воздуха в помещении и не зависящие от воздуха в помещении. Это означает, что прибор либо забирает свежий воздух, либо нагревает воздух из самого зала. Последний вариант особенно практичен. Поскольку теплый воздух, как известно, поднимается вверх (конвекция), воздух в рабочей зоне или на полу, как правило, холоднее. Комнатные воздухозависимые нагреватели теплого воздуха подают именно этот холодный воздух обратно в систему генерации теплого воздуха и таким образом обеспечивают его пополнение. С другой стороны, приборы, не зависящие от воздуха в помещении, часто дополнительно используют тепло дымового канала для нагрева воздуха, подаваемого снаружи.

Центральное отопление залов с помощью воздухонагревателя

Воздухонагреватели косвенного нагрева, также известные как воздухонагреватели, сами не нагревают воздух. Вместо этого к ним подключается отдельный котел или система центрального отопления, которая нагревает теплообменник снаружи. Воздухонагреватель также забирает воздух и пропускает его через теплообменник, который нагревает его. Затем теплый воздух может выдуваться в зал или распределяться по воздуховодам. Если вы хотите использовать воздухонагреватель для обогрева залов, вам снова следует обратить внимание на конвекцию и предусмотреть рециркуляцию теплого воздуха или потолочные вентиляторы, чтобы обеспечить хотя бы частичное облегчение.

Панельные системы отопления для обогрева залов

Панельные системы отопления можно устанавливать в пол, потолок или стены. Напольное отопление, пожалуй, самое распространенное, но система, лежащая в его основе, в принципе одинакова. При устройстве пола с подогревом тонкие трубы укладываются по всей поверхности пола серпантином во время строительства зала. Теплый пол также может быть установлен впоследствии в дополнительном слое стяжки. Примечание: На практике этот вариант довольно нереален, так как весь зал, включая оборудование, придется освободить, и он будет недоступен для использования в течение нескольких недель.

Для обогрева залов по этим трубам подается нагретый извне теплоноситель (например, вода). Вырабатываемое таким образом тепло ощущается непосредственно в полу и медленно уходит в помещение, но остается там некоторое время даже при кратковременном отключении отопления.

Обратите внимание, что системы с горячим водоснабжением работают очень медленно, и иногда для их нагрева требуется несколько дней. Их нельзя включить или выключить по первому требованию, и, как правило, они должны работать круглосуточно в течение всего отопительного периода. Также следует помнить, что слишком низкое крепление полок или машин может повредить нагревательные шланги.

Не стоит забывать: Инфракрасные обогреватели

При отоплении помещений с помощью лучистого тепла различают светлые и темные радиаторы. Существуют также потолочные панели, излучающие тепло.

Лучистые потолочные панели

Эта система, известная также как "потолочная панель с водяным излучением", включает в себя трубы, приваренные к металлической пластине непосредственно под потолком. Как и в случае с теплым полом, горячая вода, нагретая внешним теплогенератором, проходит по этим трубам, передавая тепло всей конструкции. Затем лучистая панель направляет тепло вниз, в помещение, где оно повышает температуру всех поверхностей.

Между потолком и потолочной панелью следует проложить изоляционный слой, чтобы уменьшить потери тепла вверх. Если вы хотите использовать лучистые потолочные панели для отопления залов, вам следует предусмотреть большую площадь обогрева - примерно 15-20 % поверхности потолка. Поскольку вода закипает при температуре 100 °C, уровень температуры в этой системе отопления - как и в системе "теплый пол" - должен быть относительно низким. Это также относится к инфракрасной эффективности потолочных панелей. Учитывайте это при проектировании системы отопления.

Инфракрасные темные излучатели для эффективного обогрева залов

Темный радиатор, также известные как черные излучатели, являются разновидностью инфракрасных радиаторов. Отопление помещений осуществляется децентрализованно с помощью отдельных устройств, которые с помощью горелки создают длинное пламя в радиационной трубе. Образующиеся выхлопные газы выводятся наружу в закрытом виде и могут быть использованы с помощью технологии конденсационного отопления для утилизации остаточного тепла. В прошлом в качестве источника энергии использовался природный или сжиженный газ. Новая Fair.AIdH* Инфракрасная технология или мультиэнергетические инфракрасные системы обогрева помещений сегодня могут использовать такие энергоэффективные возобновляемые источники энергии, как электричество, биогаз и водород. Благодаря своей способности гибко использовать наиболее экономичные на данный момент источники энергии, они предлагают масштабируемый, соответствующий законодательству и безопасный путь к эпохе без выбросов CO₂.

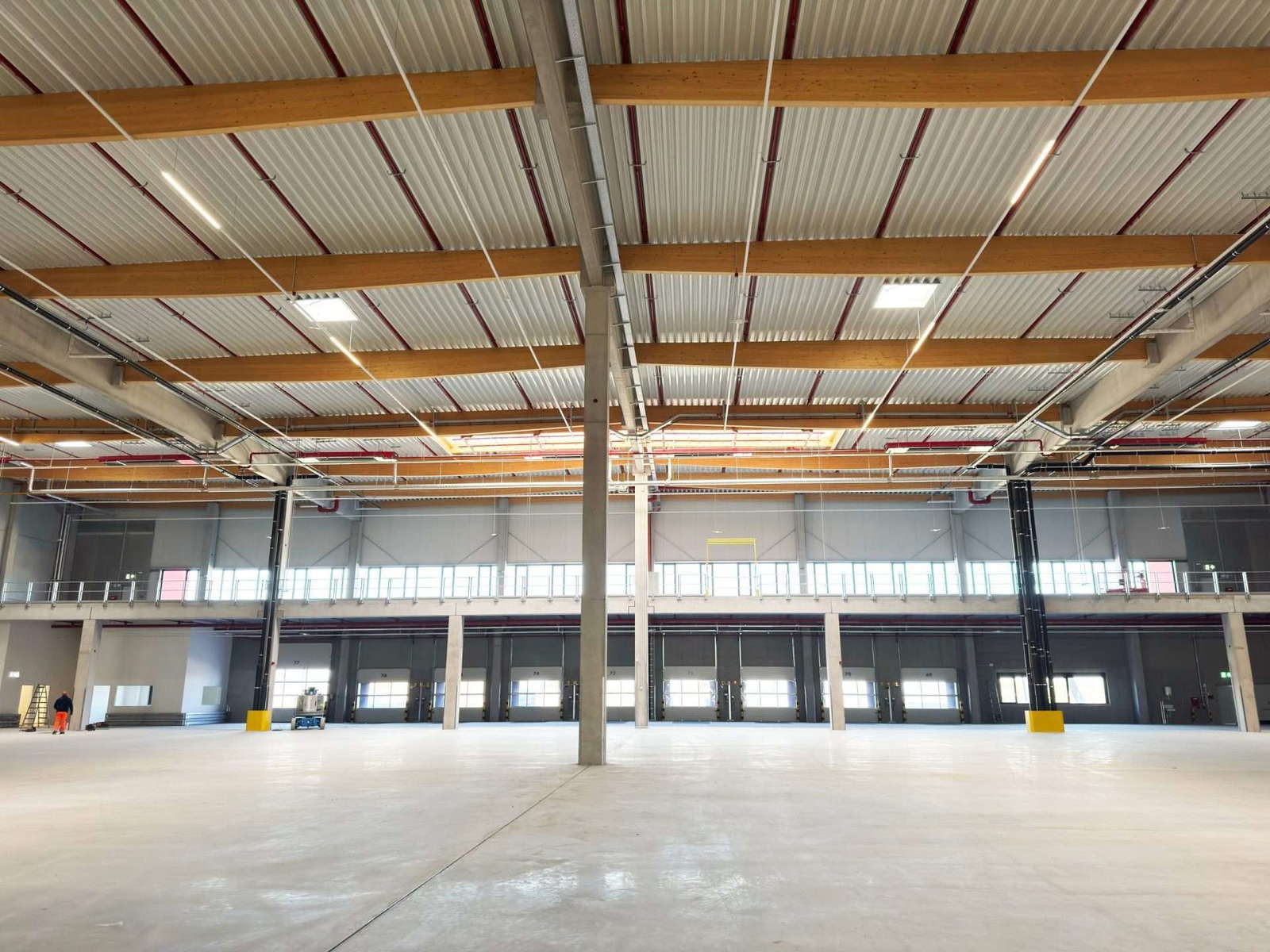

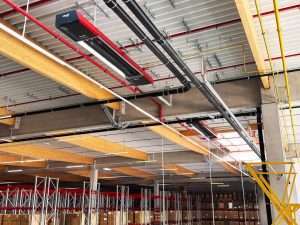

Fair.AIdH*Технология FUTURA: высокоэффективные мультиэнергетические инфракрасные обогреватели обеспечивают в новом логистическом ангаре GROUP7 в Шваиге приятное тепло без сквозняков и пыли – практически без выбросов углерода.

Этот принцип очень эффективен в помещениях: отражатели на радиационной трубе направляют образовавшееся тепло в виде инфракрасного излучения в зоны, которые необходимо обогреть. Там оно обеспечивает тепло только тогда, когда попадает на поверхности помещения и предметы или людей – подобно солнцу. Решающим преимуществом радиационных обогревателей этого типа является то, что по физическим причинам теплый воздух не поднимается под потолок и не должен быть возвращен обратно. Этот физический принцип нагрева и возможность включать и выключать инфракрасные темные излучатели в кратковременном режиме, а также регулировать отдельные зоны обогрева по-разному обеспечивают огромное преимущество этих систем в плане эффективности. На практике экономия энергии составляет, как правило, от 50 до 70 процентов.

Яркий радиатор: генерация тепла с помощью керамики

Яркий прожектор Работают так же, как и темные радиаторы. Газовоздушная смесь сгорает на керамических пластинах, выделяя тепло и испуская инфракрасное излучение. Отражатели направляют лучи именно в рабочую зону. Однако принципиальное отличие заключается в процессе горения. В ярких радиаторах он происходит открыто - и поэтому отработанные газы изначально остаются в помещении. Поэтому необходимо непрямое удаление отработанных газов. Поэтому все, кто использует системы лучистого отопления для обогрева залов, должны обеспечить надлежащую вентиляцию.

Что особенно ценно для отопительных залов?

Выбор системы отопления зависит исключительно от профиля использования и экономических требований. Однако для помещений высотой 4 метра и более рекомендуется использовать инфракрасные темные излучатели, поскольку они особенно хорошо подходят для физических характеристик залов и характеризуются сравнительно низкими инвестиционными затратами при высокой эффективности, гибкости и эксплуатационной надежности. Давайте обсудим это при личной встрече - или подберем для вас подходящее решение с помощью наших Конфигуратор чтобы узнать, какая система отопления лучше всего подходит для вашего дома!
