GROUP7 - международная логистическая компания со штаб-квартирой в Мюнхене, представленная по всему миру более чем 195 филиалами и базами. В спектр услуг компании входят интеллектуальные логистические решения для авиаперевозок, морских перевозок, железнодорожных перевозок в Азию и из Азии, морского, воздушного и наземного транспорта, а также индивидуальные концепции аутсорсинга в секторе логистических услуг. Благодаря максимальной гибкости и ориентированности на клиента около 750 сотрудников компании обеспечивают оборот в 190 миллионов евро. GROUP7 предъявляет такие же высокие требования к экологичности своего портфеля, как и к своим зданиям: логистические центры известного логистического провайдера сертифицированы в соответствии с золотым стандартом DGNB.
Исходная ситуация
В связи с расширением главного офиса в Швайге, расположенного в аэропорту Мюнхена, компания GROUP7 2024 создала новую логистическую площадку в соответствии с золотым стандартом DGNB, на которой будут работать более 200 новых сотрудников. Помимо офисного здания площадью 5 000 м² и зеленого парка в стиле кампуса, дополнительная площадка занимает площадь более 100 000 м² и включает логистический зал площадью 60 000 м² с высотой потолков около 13 метров. Из-за очень большого воздушного пространства и 82 дверей в общей сложности, отопительная техника представляла собой особую проблему для поддержания приятного тепла внутри помещения, оставаясь при этом экономичной. Кроме того, изменение ситуации с поставками означало, что газ в качестве источника энергии, а значит, и проверенная временем технология темных радиаторов, больше не подходит для нового здания. Поэтому были рассмотрены различные альтернативные решения.
„Мы поняли, что FUTURA - это просто идеальное решение для нас с точки зрения использования“.
Проверенные варианты отопительной техники
Вариант 1: Тепловые насосы, установленные на крыше и оснащенные системой подогрева пола. Однако в прошлом у GROUP7 был неудачный опыт использования этого варианта, поскольку „тепло снизу“ заставляло сотрудников чувствовать себя неуютно и некомфортно. Были и другие причины, по которым этот вариант не стоило рассматривать:
A) Необходимая переменная установка стеллажей: Каждый раз, когда интралогистическая система адаптируется к новым требованиям заказчика, существует риск просверлить водопроводные трубы в полу при креплении стоек высотой 10-11 метров.
Б) Большое количество бетона, необходимое для укладки над водопроводными трубами, сделало бы системы все более неэффективными и неповоротливыми. И
Вариант 2: Тепловые насосы со струйными соплами на потолке, которые нагнетают теплый воздух на панель пола. Недостатком этого решения было то, что теплый воздух поднимался вверх, поднимая пыль с напольного покрытия и распространяя ее на товары - особая проблема с так называемыми товарами категории C, которые хранятся в течение длительного времени. Для поставщика логистических услуг премиум-класса GROUP7 тепловой вал, который создавался бы в здании, был неприемлем, „...потому что мы хотим предлагать высококачественную логистику, а не пыльные товары - это не наш стандарт качества и не стандарт наших клиентов“, - говорит Даниэль Йохер, руководитель проекта в GROUP7.
Вариант 3: Конфигурация системы, состоящая из газовых темных радиаторов, рядом с которыми размещены электрические ИК-излучатели. Этот вариант обеспечил бы известные преимущества лучистого отопления, такие как равномерное тепловое ощущение без циркуляции пыли и без нагрева плиты перекрытия. Однако с точки зрения компании GROUP7 это решение также не было разумным, поскольку количество радиаторов в зале и затраты на их обслуживание увеличились бы вдвое.
бы. Распределение тепла также было бы проблематичным, так как попеременно установленные темные и электрические радиаторы не должны работать одновременно, и в зазорах будет образовываться прохлада. Кроме того, GROUP7 не хотела использовать исключительно газовые приборы.
Инновационное решение
Поиски подходящей отопительной техники привели к созданию новой технологии Fair.AIdH* FUTURA. Эта отмеченная многими наградами система сочетает в себе все преимущества темных радиаторов в залах и гибкость в управлении: она потребляет очень мало энергии, не поднимает пыль, обеспечивает приятное, равномерное ощущение тепла и варьирует работу от электричества и газа в одном устройстве. „Мы поняли, что это просто идеальное решение для нас с точки зрения использования, - говорит Даниэль Йохер. Было ясно, что нам нужен газ в качестве резервного средства, чтобы покрыть темный штиль“. FUTURA работает в основном за счет дешевой электроэнергии, получаемой от собственной фотоэлектрической системы. Заглядывая в будущее, инновационная технология также предлагает решение с использованием водорода, который впоследствии может быть распределен по сетям. „Этот продукт - отличная комбинация, потому что он объединяет все три средства“.“
* Fair.AIdH обозначает энергетически гибкий, адаптивный, инфракрасный, управляемый искусственным интеллектом обогрев зала и
относится к новой технологии инфракрасного отопления, которая характеризуется, в частности, тем, что
гибкость в использовании энергии (мультиэнергетическое отопление ИК-холла) и с помощью поддерживаемого искусственным интеллектом
Функции управления принципиально отличаются от традиционного газового двигателя
Технология темных радиаторов.
Основание для принятия решения
Энергогибкие инфракрасные обогреватели для залов из серии FUTURA
„Решение было принято из-за возможности сочетания электричества и газа, - говорит Даниэль Йохер. Аспекты эксплуатационной надежности и переключаемой мощности также были важны, поскольку стало ясно, что газ является актуальным средством резервирования, чтобы оставаться независимым от дорогостоящего электричества в сети из-за темного штиля или возможных отключений. Также было интересно взглянуть на водород, который в будущем может быть распределен по сетям. “Возможность сочетать электричество и газ в качестве резервной среды обеспечивает надежность работы в темные дни или во время снегопада, поскольку нам не нужно брать дорогостоящее электричество из сети. Даже на фоне возможного отключения электричества надежность снабжения будет гарантирована благодаря резервной среде и фотоэлектрическим установкам„.
гарантирован. Это было важно для нас“.“
Подводя итог, можно сказать, что эти факторы также сыграли решающую роль в принятии решения:
- Возможность сочетать электричество, водород и газ в одном устройстве (энергетическая гибкость)
- Локальное отопление только в тех местах, где фактически ведутся работы (гибкое зонное отопление)
- Надежный контроль базовой температуры в качестве защиты товаров от замерзания
- Постоянное теплоснабжение даже в темное время суток (эксплуатационная надежность)
- Инвестиции и будущая безопасность на ближайшие десятилетия
„Мы хотели получить продукт, который смотрит в будущее“. FUTURA может гибко работать с различными (возобновляемыми) источниками энергии, такими как электричество, водород или (биогенные) газы, и поэтому предлагает GROUP7 абсолютную безопасность инвестиций
на пути преобразований к эре без выбросов CO2 - далеко за пределами 2045 года.
Реализация

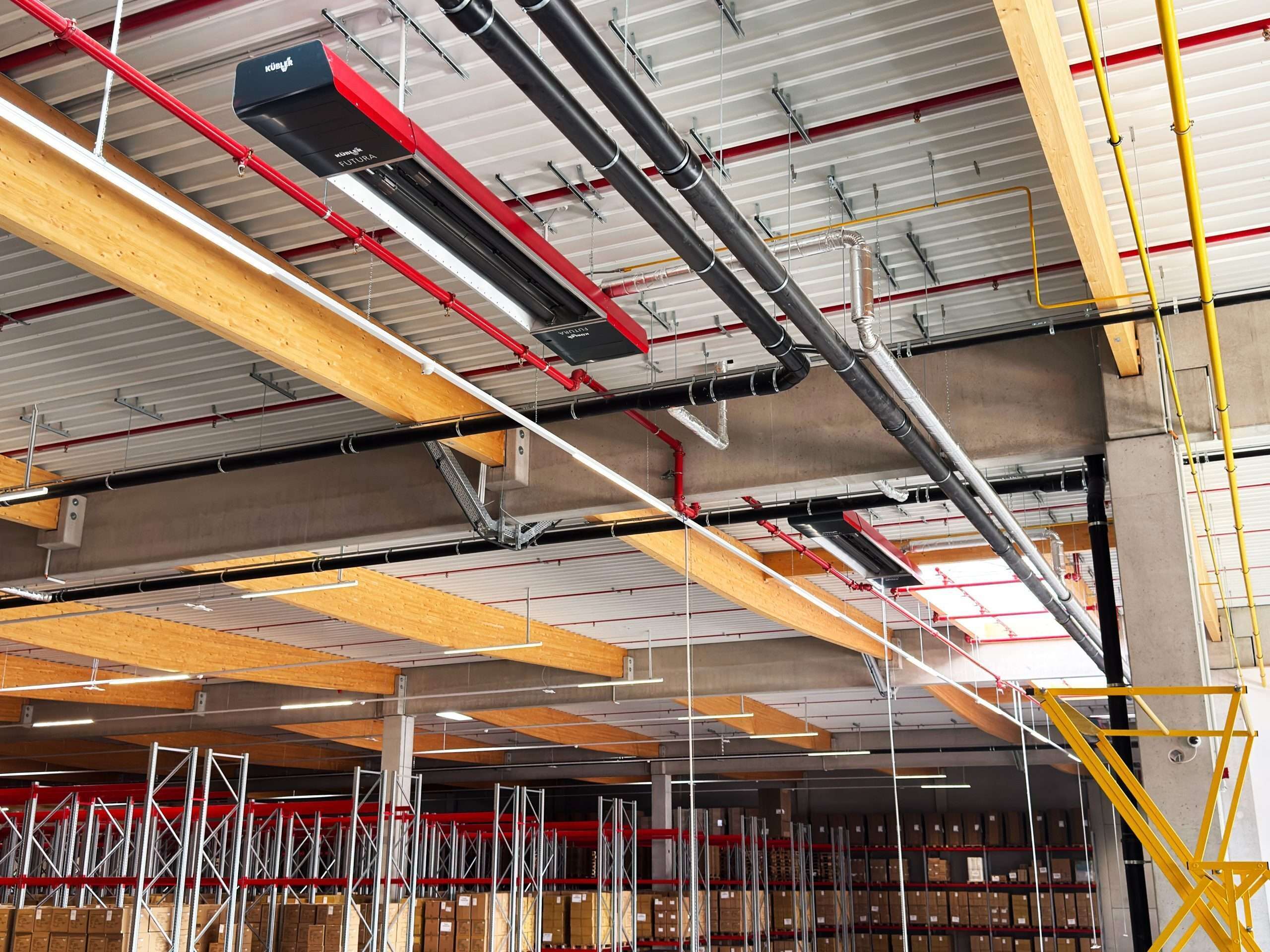

С 31 декабря 2024 года пять секций зала отапливаются приборами из энергогибкой системы Fair.AIdH (мультиэнергетический ИК-обогрев FUTURA с цифровым управлением CELESTRA), которые получают электроэнергию исключительно от фотоэлектрической системы мощностью около 3 МВтп.
Логистический центр «Швайг 2» был разделен на 12 зон отопления в соответствии с секциями зала. Это позволяет управлять различными зонами использования внушительного здания зала индивидуально, в зависимости от потребности в тепле, что еще больше повышает и без того высокую энергоэффективность системы. Нагреватели в отдельных зонах управляются цифровым контроллером CELESTRA с поддержкой искусственного интеллекта. Система может интеллектуально управлять тем, какие теплоносители используются в каждой зоне.
и планировать сохраненные тарифы. Нерабочее время, такое как выходные и праздничные дни, учитывается автоматически.
Система управления энергопотреблением EMMA контролирует весь процесс отопления и температурную кривую внутри и снаружи для каждой отопительной системы в режиме реального времени, анализирует и документирует данные для проведения аудита, например, в соответствии с DIN EN 50001, согласно
которая также сертифицирована GROUP7. Это означает, что расход, температура, влажность и другие показатели качества всегда доступны для документирования и проверки.
Первый опыт из практики эксплуатации
Система отопления работает днем с 9:00 до 17:00 в электрическом режиме при температуре 20 °C. Первые несколько месяцев эксплуатации показали, что фотоэлектрическая система мощностью около 3 МВт легко покрывает потребность в электроэнергии в объеме 760 кВт/ч в течение этого времени, даже когда пасмурно. С 17:00 система отключается, и теоретически отопительная система регулируется с рабочей температуры 20 °C до 17 °C (заданная температура ночью). В реальности, однако, было показано, что из-за хорошей теплоаккумулирующей способности здания снижение температуры практически не происходит.
Золотой стандарт DGNB
Система отопления зала в новом логистическом комплексе «Швайг 2», состоящая из приборов Fair.AIdH FUTURA и цифровых систем управления из линейки CELESTRA, идеально вписывается в концепцию устойчивого развития GROUP7, которая основывается на следующих принципах для всех логистических комплексов
Немецкий совет по устойчивому строительству (DGNB) стремится к экономически и экологически дальновидному планированию и использованию и поэтому сертифицирует все новые строительные проекты в соответствии с DGNB. Немецкий совет по устойчивому строительству (DGNB) оценивает экологию, экономику, технологию, процесс и местоположение, а также оценивает инфраструктуру и жизненный цикл логистических объектов GROUP7.
„Для нас было важно, чтобы мы отапливали только те участки, где люди действительно работают“.“
Заключение
Результаты
„Наш первый вывод - мы очень довольны как установкой отопления, так и ее реализацией. Сотрудничество было очень партнерским и ориентированным на решение“, - говорит Даниэль Йохер. Реализация прошла гладко в два этапа строительства с фиксированным графиком. Залы C, D и E были введены в эксплуатацию 23 декабря 2024 года, а залы A и B - 31 марта 2025 года.
Поскольку после первых нескольких месяцев эксплуатации было еще слишком мало достоверных данных, для оценки эффективности был подготовлен сравнительный расчет, который был поручен архитектурному бюро Jochen Peitz, Ремшайд. В расчете
Теоретические значения потребления системы FUTURA Fair.AIdH сравнивались с другими вариантами отопления.
Заключение сравнительного расчета:
В гигантском зале с высотой потолков около 13 метров энергопотребление значительно ниже, чем в здании KfW40, годовая экономия составляет 324 МВт-ч, что на 14,25 % лучше с точки зрения потребления первичной энергии, чем у альтернативы тепловой насос - воздушное отопление, и находится на одном уровне с ней по конечной потребности в энергии (21,9 против 21,10 кВт-ч/м²а). Вывод: при теоретическом сравнении конечной потребности в энергии в соответствии с DIN V 18599 системы FUTURA Fair.AIdH и тепловые насосы находятся на одном уровне.
На практике ожидается, что система FUTURA будет еще более четко отличаться от варианта тепловой насос - воздушное отопление с точки зрения энергии. Это связано с тем, что теоретический расчет не учитывает: а) тот факт, что здесь предполагается работа на газе в объеме 50 %, а на самом деле 100 % отапливается только электричеством, и б) более эффективные функции новых, оцифрованных систем. Исследование Института солнечных энергетических систем Фраунгофера (ISE) показывает, что измеренные значения экономии в реальности более чем в 1,6 раза лучше, чем можно было бы ожидать, основываясь на устаревшем стандарте DIN V 18599.
GROUP7 Проект «Швайг 2»| Результаты сравнительных расчетов
В сравнительном расчете, проведенном архитектором Йохеном Пайтцем, первичные и конечные энергозатраты новой технологии Fair.AIdH FUTURA (режим работы электричество/газ 50:50) сравнивались с четырьмя другими системами отопления: Автономное воздушное отопление,
Темные радиаторы работают на газе, воздушный отопительный насос - на электричестве, а воздушный отопительный насос - на газе.
Примечания и результаты:
Электрическая инфракрасная система отопления = технология Fair.AidH
FUTURA имеет самые низкие потребности в первичной энергии.
Примечания и результаты:
Система отопления зала с технологией Fair.AidH FUTURA почти
по сравнению с системой теплового насоса, работающего на электричестве.
